Rotina 2: Modulação de alvenaria e "colocação dos blocos de concreto"

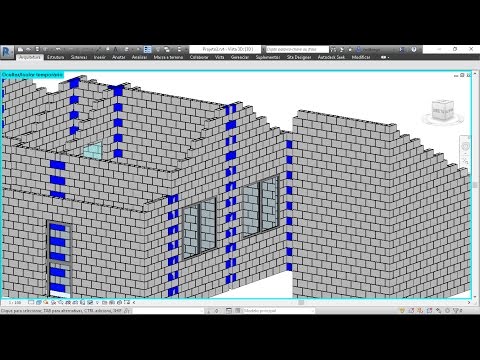

    Vídeo demostrativo do uso de uma rotina criada no Dynamo para modulagem de alvenaria, "colocação dos blocos de concreto", bem como detalhamento dos mesmo na parede (elevação de paredes) tudo de acordo com a NBR 6136 !

    Tal implementação (plugin):

1. Modula a alvenaria contida no projeto (tratada, no programa, como um protótipo em 3D) de acordo com a escolha da família de blocos de concreto a ser utilizada, usualmente a de blocos de 39 cm ou de 29 cm de comprimento;

2. Faz a distribuição dos blocos na nova alvenaria de comprimento e altura moduladas (faz isso supondo a espessura média da argamassa como 1 cm como descrito em norma);

3. Faz o "grauteamento" automático nos furos dos blocos de amarração de forma apropriada;
4. Facilita a documentação das elevações de todas as paredes;

5. Implica os dados de uma tabela  previamente vinculada à todos blocos existentes no projeto, pois como o  Revit é um programa BIM, ele é, portanto, paramétrico. Dos dados, são eles:

5.1. O quantitativo de todos os  tipos de blocos;

5.2. O total dos seus respectivos volumes (líquido);

5.3. Possivelmente o orçamento dos blocos, bastando apenas que o usuário insira o preço de um bloco de cada tipo constante no projeto;

5.4. O volume de graute necessário; atualmente consigo fazer o programa calcular o volume de graute desconsiderando o volume dos vergalhões;

5.5. O volume de argamassa necessária que dependerá do método de assentamento escolhido: com argamassa nas juntas ou longitudinais apenas, ou nas transversais também;
